Соната ДУ3.1, ДУ3.2 и ДУ3.3

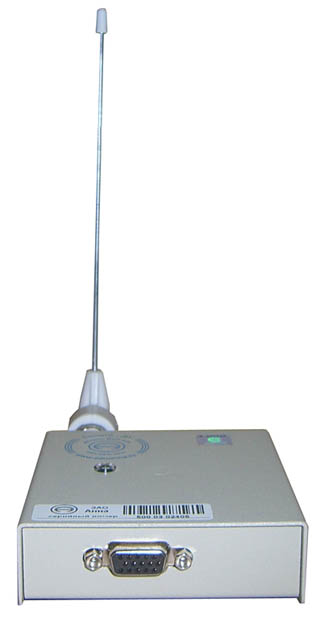

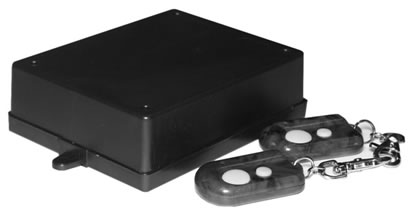

Соната-ДУ модель ДУ3.1                                Соната-ДУ модели ДУ3.2 и 3.3
Цена: 10 620,00 рублей              Цена: 6 136,00 рублей


Радиобрелок для изд "Сонат-ИП3" исп.313 и "ДУ-3.1"(дополнительный) - Цена: 1416,00 рублей
Кабель для комплекса Стек-НС2х, тип 1 "слот-кабель" - Цена: 944,00 рублей

Назначение моделей:
·         ДУ3.1 - ориентирована на использование в качестве устройства радиоуправления аппаратурой "Стек" Анна’Design. Применение этой модели целесообразно, прежде всего, при необходимости дублирования (резервирования) каналов управления.
·         ДУ3.2 - ориентирована на использование в качестве контроллера системы разграничения доступа в помещения на основе электронных контактных ключей "TOUCH KEY". Изделие воспроизводит функции типового контроллера управления электромагнитным (электромеханическим) замком и, кроме того, обеспечивает инициализацию исполнительного устройства (аппаратуры "Стек") при нарушении протокола доступа, либо при попытке несанкционированного проникновения в помещение. Применение этой модели целесообразно, прежде всего, в случаях, когда необходимо создать защищенное помещение, в котором в качестве исполнительного устройства по экстренному уничтожению информации используется аппаратура "Стек";
·         ДУ3.3 - функциональный аналог модификации "ДУ3.2", со скрытой (дополнительной) авторизацией доступа в защищенное помещение.
   С целью увеличения стойкости создаваемых на базе модели "ДУ3.х" систем (в случаях потери, хищения, выхода из строя и т.п. ключей) предусмотрена возможность оперативной смены ключевой информации, т.е. перенастройки Изделия на работу с "радиобрелками" или электронными контактными ключами, имеющими другие идентификационные коды.
Применение модулей "ДУ3.х" позволяет значительно сократить как сроки, так и стоимость проектирования и монтажа сложных комплексов защиты информации на базе изделия "Стек", а также существенно повысить удобство эксплуатации систем, в состав которых они включаются.
Примечание. Во всех модификациях модели "ДУ3.х" передача сигналов принятых и декодированных модулем к управляемому устройству и электропитание модуля осуществляются по проводной линии (до 200м).
Основные технические характеристики Изделия:
ПараметрЗначение
ДУ3.1
ДУ3.2
ДУ3.3
Входы (варианты управления, анализируемые сигналы, состояния объектов)
· НР контакт (кнопка) “Обучение

· Сигналы от “радиобрелка”: “Проверка радио-канала” и “Пуск”
· “TOUCH KEY”
· НЗ контакт (контакт “Дверь”)
· НР контакт (кнопка “Выход”)

-
-
Сигнал “радио-брелка” “Подтвер-ждение”;
Выходы (формируемые сигналы и управляющие воздействия)
· Сигнал “Пуск” для изделий ряда “Стек” (замыкание контактов на 0,54 с)
· Звуковые сигналы поддержки протоколов доступа и обучения1)
· Световые сигналы поддержки протоколов доступа, обучения и трассирования 2)

-
· сигнал “Открыть дверь
Количество контактных групп “сухих контактов”, соотв-щих каждому выходу
1 группа на переключение
2 группы на переключение (1 “Пуск” + 1 “Открыть замок”)
Нагрузочная способность контактов:
· По переменному току
· По постоянному току

Iперем = 1...100 мA; Uком=0,1...36 В
Iпост    = 1...100 мA; Uком=0,1...36 В
Максимальное количество запоминаемых ключей
2
 4 (2 “радиобрелка” + 2 “TOUCH KEY”)
Радиус действия радиолинии “радиобрелок” - модуль 3)
10 м
-
10 м
Соединение модуля с управляемой аппаратурой
Кабель (мин. 3-жильный) длиной до 200 м
Возможность подключения внешних устройств индикации (тип устройства):
· Световых сигналов
· Внешний звукоизлучатель


да (светодиод типа АЛ307);
   да (громкоговоритель R > 4 Ом)
Электропитание моноблока
12 В / 20 мА
Габариты
90х30х105 мм
100х40х155 мм
Продолжительность непрерывной работы моноблока
не ограничена
Продолжительность переходного процесса после включения
не более 1с
Примечания.
1) Пьезоизлучатель установлен внутри модуля, а также может быть продублирован внешним дополнительным устройством.
2) Возможно подключение только внешнего светодиода. По светодиоду может быть определено состояние Изделия, а также факт приема (и трансляции в изделие “Стек”) команды “Пуск”.
3) Указанное значение соответствует усредненным условиям в пределах одного помещения. В конкретных условиях результаты могут существенно отличаться от указанных величин.

Для упрощения адаптации Изделия к решению конкретной задачи в инструкции пользователя приведена обобщенная принципиальная схема. Конкретный набор элементов, устанавливаемых на плате, является подмножеством элементов, изображенных на схеме и определяется функциями, реализованными в конкретной модели.
